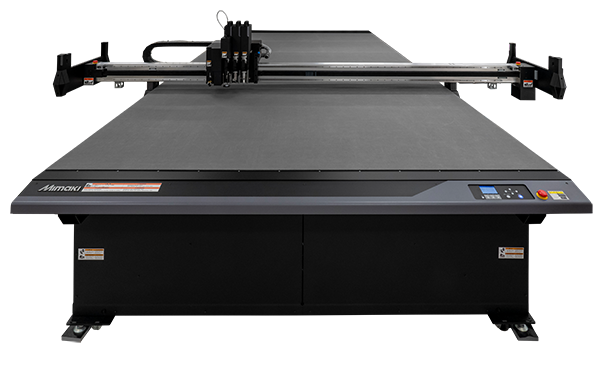

• ミマキ（Mimaki）CFX-2513　カッティングマシン　フラットベッドタイプ　最大加工サイズ：1,300mm × 2,540mm
CFX-2513_02 CFX-2513_01

商品説明

▼ 商品説明の続きを見る ▼

価格:9,570,000円(本体 8,700,000円、税 870,000円)

[ポイント還元　95,700ポイント～]

注文

【メーカー直送品】:
こちらの商品はメーカー直送品のため代金引換はご利用いただけません。
納期は改めてご連絡致します。
購入数：台

お気に入りに追加済

CFX-2513_10




■Line up：3つの加工テーブルサイズ　※導入後の拡張も可能

CFX-2513_20
CFX-2513
サインディスプレイ標準サイズ（4×8板）
最大加工サイズ　1,300mm × 2,540mm
CFX-2531_20
CFX-2531
4×8板のトグルカットにより加工効率大幅アップ
最大加工サイズ　3,190mm × 2,540mm
CFX-2550_20
CFX-2550
最大5m長のサインバナー・パッケージの加工に対応
最大加工サイズ　5,080mm × 2,540mm






■2種のソフトウェアでビギナーでも操作可能


1.標準添付ソフトウェア

CFX-2513_110

FineCut/Coat9とマークセンサー機能の組み合わせで、座標の傾きや距離を補正しながら高精度にカットすることができます。

・Adobe Illustratorから直接・簡単カッティング
・同じ場所を圧力などの条件を変えながらカットする「回数切り機能」
・メディアの切り過ぎを未然に防ぐ「自動分割カット機能」
・ID Cut 機能で Print&Cut 時のカットが自動化




2.オプションソフトウェア

CFX-2513_120

CADデータを最適なカッティングデータに変換、カッティングプロッタの実力を最大限に引き出す

・CADデータ読み込み、カット出力
・産業カット向けにカット条件を細かく設定・データベース作成可能
・高価な材料の無駄を削減するトレース機能、全ペン出力





■CFXシリーズ向け新機能

01: Vカット機能
Vカットの切り込み幅の調整や１クリックでトリプルカットを追加可能。加工の後処理にも優しい。

02: エッジ検出、裏面カット
カメラ（オプション）の利便性を最大に活かした加工プロセスを提供。

03: トグル機能
素材セットのタイムロス無く、連続して加工ができる。（-2531, -2550サイズ対応）

CFX-2513_30

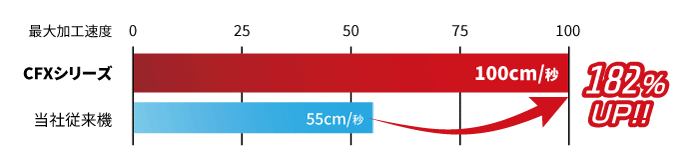

■クラス最高水準の加工速度

ハイエンドに相応しい、最大加工速度100cm/s を実現（当社従来機比約2倍）。
今欲しいものを今すぐカタチに。お客様の加工ビジネスの効率アップに貢献します。

CFX-2513_40

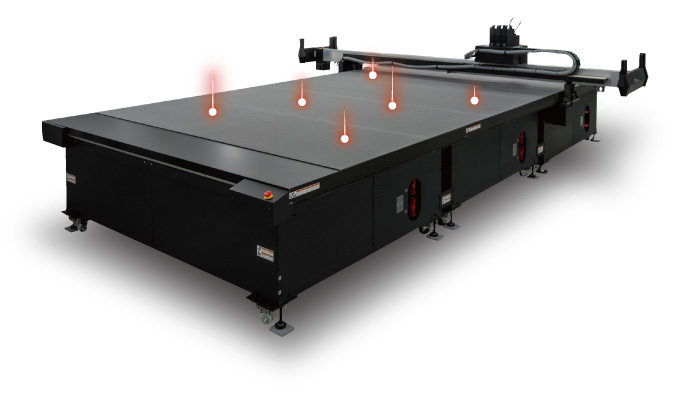

■高品質のVカット加工を実現

設置時にテーブル全域の高さ精度を自動計測して加工時に追従。
最大長5mの加工テーブル全域で、Vカットの仕上げ品質が均一になります。
※画像はイメージです。

CFX-2513_50





■最大圧力30kg・2種のカットモード搭載

素材と加工方法に合わせて切替可能。高品質な加工を実現します。

Cut mode A：位置制御モード
硬い素材のカット加工時、加工深さを指定した回数切りで高品質なカット面を実現。
また、段ボールの流れ目方向の罫引きも安定して加工できます。

Cut mode B：圧力制御モード
加工圧力を指定した罫引き加工も可能。
軟らかい段ボールの幅方向の罫割れ・ライナー割れを軽減できます。

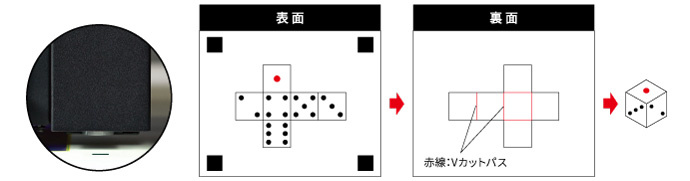

■印字面に合わせた正確な“裏からカット

カメラユニット、トンボとメディアエッジ検出機能により
印字の裏面から正確な位置をカットでき見栄えの良い表面形状を提供します。

CFX-2513_60

プリントデータのトンボとメディアエッジを検出後、裏面をカットします





■最大4種のツールを同時搭載：加工の効率・バリエーションアップ！！

CFX-2513_70
異なる素材を連続加工する時もツールの付替えと調整の手間が無く作業を進められます。

※標準搭載のペンユニットに加え最大3種の加工ツールを選択。
　④は使用できる取付ユニットとツールに制限があります。






■標準ツールセットモデル

お客様の加工ビジネスに合わせ3種の「標準ツールセットモデル」から選択！
導入後もビジネスの成長・用途拡張に合わせて追加のツールをいつでもお買い求めいただけます。

※素材をプリントする際はミマキ（Mimaki）のフラットベッドプリンタ（別売）が必要です

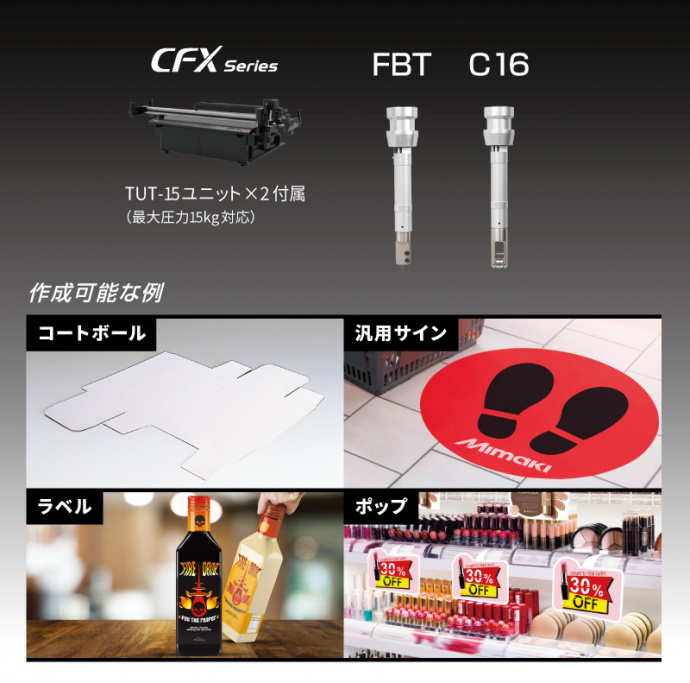

Set-Model 01：IC-モデル
【型式：CFX-TD1】

最小限のツールを最大限に活用し、パッケージと汎用サイングラフィックスの制作を始められるエントリーセットモデル。
CFX-2513_80

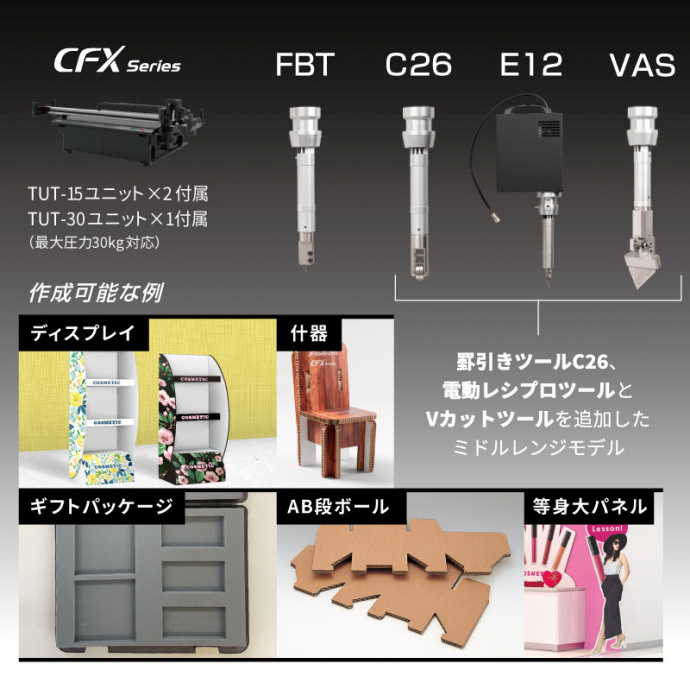

Set-Model 02：EC-モデル
【型式：CFX-TR1VAD2】

電動レシプロとVカットの追加により、各種段ボールの加工によるパッケージ全般と什器・ディスプレイ制作をサポートするセットモデル。
CFX-2513_90

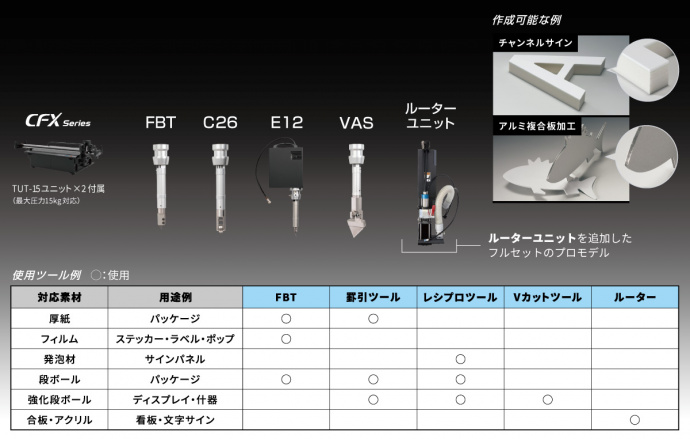

Set-Model 03：LC-モデル
【型式：CFX-TR1VAD2M】

ルーターユニット（ミーリング用）の追加により、アクリルやアルミ複合板の切削など、
サイングラフィック全般の制作をサポートするセットモデル。 CFX-2513_100





■仕様概要

機種名 　CFX-2513
有効作図範囲【X軸×Y軸】 　1,300×2,540mm
セット可能ワークサイズ【X軸×Y軸】 　1,890×2,570mm
駆動方式 　X/Y軸：ACサーボ　Z/Θ軸：DCサーボ
最大速度 　100cm/s（加工速度は材料、使用ツールによる）
静的精度 　反復精度：±0.03mm
　距離精度：±0.1mmまたは移動距離の±0.1%のどちらか大きい方
　原点再現性：±0.15mm以下
　※負荷のほとんどないペン書きでの精度。
設定可能速度 　1～10cm/s（1cm/sステップ）
　10～50cm/s（5cm/sステップ）
　50～100cm/s（10cm/sステップ）
　※シートサイズによって制限されます。
最大作図可能高さ
（ツール上昇時のクリアランス）		 　E12/E35/E60：54mm
　V45/VAS：20mm
　FBT：10mm
　C16/C26：54mm
　C60：20mm
盤面ワーク最大重量 　50kg/㎡以下（集中荷重無きこと）
コマンド 　MGL-3C（HPGL準拠）
受信バッファ容量 　22M（ソーティング有効時は16MB）
インターフェイス 　RS-232C／イーサネット
安全規格 　VCCI classA、FCC classA、CEマーキング、CBレポート（EN62368）、
　UL62368-1、機械指令、RoHS、REACH
電源仕様 　CFX本体：単相200V～240V 50/60Hz 12A以下
　バキュームユニット OPT-C0249：三相200～240V 50/60Hz 30A以下（1機当たり）
消費電力 　CFX本体：2,880W以下
動作環境 　使用可能温度：5℃～35℃
　使用可能相対湿度：35～75％Rh
　精度保証温度：20℃～25℃
　精度保証相対湿度：35～65％Rh
　温度勾配：±10℃/h以下
外形寸法（W×D×H） 　4,050×2,150×1,500mm
重量 　440kg
添付ソフトウェア 　FineCut/Coat9

　※CFX-2513本体の無償保証期間は1年間です。
　　機材を末永くご利用いただくために、安心便利な「保守契約」をお勧めします。

▲
