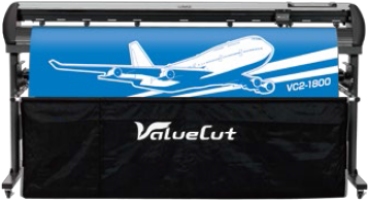

最大1,990mmメディア幅対応カッティングマシン スタンド+バスケット付き
輪郭カットシステム(AASⅡ)に連続輪郭カットなどの新たな機能が追加。
3種類のインターフェース搭載で作業がより快適に。
高速・高精度なカッティングで多様なメディアに対応したValueCut Ⅱが、
高い生産性を実現します。
さらに、MUTOH大判インクジェットプリンタと組み合わせることにより、
低価格で高機能な「プリント＆カットシステム」としてご利用いただけます。
金額は参考上代になります。
正式な販売価格は記載の金額とは異なります。
金額・仕様等気になる点がございましたら、お気軽にご相談下さい。
TEL：06-6768-3744
info@sharakudo-web.com
最高のカット速度
ValueCutシリーズの最高カット速度は毎秒1530mm。 競合を上回る優れたパフォーマンスで生産性を高めます。
ValueCutシリーズの最高カット速度は毎秒1530mm。 競合を上回る優れたパフォーマンスで生産性を高めます。
最適なカット圧
5gから最大600gのカット圧が選択可能です。微細で薄いマスキングフィルムからカット圧が必要な厚いサンドブラスト用のゴムや反射シートまで多様な素材に対応｡使いやすさを追求しています。
5gから最大600gのカット圧が選択可能です。微細で薄いマスキングフィルムからカット圧が必要な厚いサンドブラスト用のゴムや反射シートまで多様な素材に対応｡使いやすさを追求しています。
■輪郭カットシステム（AASⅡ）標準搭載
デジタル画像上に記したマークを読み取り､正確な輪郭カットを実現。
メディア装着方向を自動検出
輪郭カットを行う際､メディアが前後どの向きに挿入されても､4隅のトンボの形状によりメディアの挿入方向を自動検出｡カッティングデータをプロッタ内部で自動変換して適正にカットします。
輪郭カットを行う際､メディアが前後どの向きに挿入されても､4隅のトンボの形状によりメディアの挿入方向を自動検出｡カッティングデータをプロッタ内部で自動変換して適正にカットします。
長尺セグメントカット機能
500mm毎に複数のセグメントに分割し､トンボ検出とカッティングを繰り返し行うので､ズレの少ない高精度の輪郭カットが可能です。
500mm毎に複数のセグメントに分割し､トンボ検出とカッティングを繰り返し行うので､ズレの少ない高精度の輪郭カットが可能です。
連続輪郭カット機能
同じデータの輪郭カットを繰り返し行う場合、AASⅡコピーメニューでジョプ問の距離とカット回数を入力すれば､1度のデータ送信で作業が達成できます｡(X軸方向のみ)
同じデータの輪郭カットを繰り返し行う場合、AASⅡコピーメニューでジョプ問の距離とカット回数を入力すれば､1度のデータ送信で作業が達成できます｡(X軸方向のみ)
■3種類のインターフェースを搭載
USBポートを使用すれば､データ転送がより迅速で便利に。
また､Ethernet接続であれば、PC設置場所の制限がなくなり、
複数台のValueCutⅡを1台のPCで操作することが可能になります。
■その他の機能
●４種類のパラメータを設定可能
●ペンアップ移動加速度設定＆輪郭カットトンボ検出移動スピード設定
●ダイカット＆ハーフカット機能
●用紙センサー無効機能
●使いやすい多言語コントロールパネル
■ValueCut専用カッティングソフトウェアを標準添付
FlexiSTARTER ValuCut Edition
対応OS：Windows 10,11（64 bit 推奨）
カットデータや描画データを作成して、ValueCutで簡単にカットすることができます｡
また､IllustratorやCorelDRAWなどのデザインソフトウェアで作成したデータを取り込み､
自動でカットラインやトンボを作成することもできます。
■仕様概要
| 型式 | VC2-1300 |
|---|---|
| 方式 | ペーパームービング方式 |
| 最大メディアセット幅 | 1,594 mm |
| 最大カッティング幅 | 1,320 mm |
| 最小メディアセット幅 | 50 mm |
| 最大カッティング長さ | 50 m ※精度を保証するものではありません。 |
| ピンチローラ数 | 4 |
| 使用可能なメディアの厚さ | 0.8 mm |
| 駆動方式 | DC サーボ制御 |
| カット圧 | 5〜600 g |
| 最大カッティング速度 | 1,530 mm/sec（斜方向） |
| 最大加速度 | 4.2 G |
| カッター刃オフセット | 0〜1.0 mm（0.025 mm増加） |
| メモリバッファ | 32 MB / 16 MB（AASⅡ使用時） |
| インターフェイス | USB 2.0（Full Speed）、シリアル（RS-232C）、Ethernet |
| コマンドの種類 | HP-GL, HP-GL/2 ※HP-GL,HP-GL/2は米国ヒューレットパッカードの登録商標です。 |
| 機械的分解能 | 0.006 mm |
| ソフトウェア分解能 | 0.025 mm |
| 距離精度 | ±0.254 mm または ±0.1%、（いずれか大きい値） ※武藤工業指定のシートとカット条件によります。 |
| 再現性 | ±0.1 mm ※武藤工業指定のシートとカット条件によります。 |
| 操作パネル | LCD（20文字×2行）、14キー、1電源 LED |
| カッター刃径 | 2.5 mm |
| 装着ペン本数 | 1本 |
| 使用可能ツール | カッター、油性ボールペン |
| 環境条件 | 温度：15 〜 30 ℃ 湿度：25 〜 75 % |
| 定格電源 | AC 100〜240V, 50/60 Hz（自動切り替え） |
| 消費電力 | 最大110 W |
| 本体外形寸法（W×D×H）mm | 1,774×651×1,111 ※バスケットの寸法は除く。 |
| 質量 | 50 kg（スタンド含む） |
| スタンド、メディアバスケット | 標準装備 |
| 標準付属品 | ユーザガイド､ソフトウェア(CD-ROM) 1枚、データケーブル(USBケーブル3m) 1本 イーサネットケープル(5.5m) 1本 カッターホルダー（カッティングプロッタのキャリッジに取り付け）1本 カッター刃（赤キャツプ45度､カッターホルダーに取り付け）1本 予備カッター刃（赤キャップ45度）1本、ポールペンホルダー 1本、油性ボールペン 1本 横切りカッター 1個、カッティングマット 1個、ピンセット 1個、結束バンド 1個 |
| 無償保証期間 | 1年間 |
